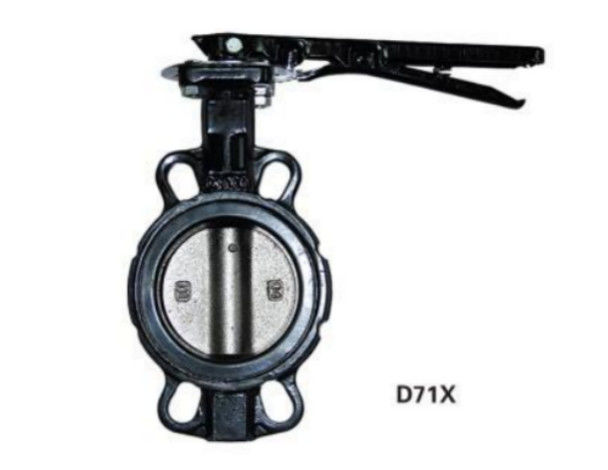

Τύπος LT Υψηλής απόδοσης βαλβίδας βαλβίδας πεταλούδας Χυτοσίδηρο Μηδενική διαρροή
Δομή:
Μια βαλβίδα πεταλούδας σε πλάκες αποτελείται από ένα στρογγυλό ή δισκοειδές σώμα με κεντρικό άνοιγμα και ένα δισκοειδές ή πεταλούδι στο εσωτερικό του σώματος.γνωστό ως δίσκος πεταλούδας ή πλακέταΤο σώμα της βαλβίδας έχει φλάντζες και στις δύο πλευρές για εύκολη εγκατάσταση μεταξύ των φλάντζων σωλήνων.
Λειτουργία:
Όταν ο δίσκος είναι σε κλειστή θέση, μπλοκάρει πλήρως τη ροή, και όταν είναι πλήρως ανοιχτός,Επιτρέπει τη μέγιστη ροή μέσα από την βαλβίδαΟ δίσκος μπορεί να τοποθετηθεί οπουδήποτε ανάμεσα για να ρυθμίσει το ρυθμό ροής.
Παράμετροι:
| 公称通径DN | 尺寸Size ((mm) | Βάρος (σε kg) | |||||||||||||
| Α | Β | Γ | D | Α | H | Δ1 | N-φ | Κ | Ε | n1-φ1 | Φ2 | G | |||
| χμ | χιλιοστό | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | Δύο | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-M16 | 77 | 57.15 | 4 με 6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4 με 6.7 | 12.6 | 137 | 4.2 |
| 80 | 3 ̇ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4 με 6.7 | 12.6 | 189 | 4.7 |
| 100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ̇ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | Δέκα | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-M20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-M20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 ̇ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
Σημείωση:
Η βαλβίδα πεταλούδας τύπου "LT" είναι κατάλληλη για δύο επίπεδα πίεσης: PN1.0/PN1.6MPa. Υπάρχουν δύο μεγέθη σε κάθε πλέγμα στον πίνακα, που υποδεικνύουν αντίστοιχα PN1.0/PN1.6MPa.Για τις διαστάσεις σύνδεσης επιπέδου πίεσης, οι διαστάσεις σύνδεσης φλάντζης σωλήνα που συνδέονται με την βαλβίδα αναφέρονται στον πίνακα διαστάσεων σύνδεσης φλάντζης.ηλεκτρικόΠνευματικές και άλλες συσκευές μεταφοράς.
Η δομή, οι επιδόσεις και τα υλικά των εξαρτημάτων της βαλβίδας πεταλούδας τύπου "LT" είναι τα ίδια με εκείνα του τύπου "A".Η διαφορά είναι ότι ο τύπος "Α" μπορεί να συνδεθεί κεντρικά μεταξύ δύο φλάντζων σωλήνων μέσω βρόχων (ή εκτεταμένων εξαγωνικών βρόχων)(π.χ. τύπου κλιπ-ον).
Εκτός από τη σύνδεση μεταξύ δύο αγωγών μέσω δύο συνηθισμένων εξαγωνικών βρόχων, ο τύπος "LT" μπορεί επίσης να εγκατασταθεί στο τέλος του σωλήνα (δηλαδή τύπου μονοσφραγίδας) και να χρησιμοποιείται ως βαλβίδα αποχέτευσης,αλλά η χρήση της άκρης του σωλήνα πρέπει να προσδιορίζεται στη σύμβαση παραγγελίας.
Οι διαστάσεις σύνδεσης φλάντζης συμμορφώνονται με τα πρότυπα G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 και άλλα πρότυπα και πρέπει να καθορίζονται από τον χρήστη στη σύμβαση.
Πλεονεκτήματα
Συμπίεση και ελαφρύ βάρος, ώστε να είναι ευκολότερη η εγκατάστασή τους και η χειρισμός τους.
Γρήγορη και εύκολη λειτουργία με κίνηση ενός τέταρτου στροφής.
Καλό έλεγχο ροής και χαμηλή πτώση πίεσης.
Πληροφοριακά αποδοτικές σε σύγκριση με άλλους τύπους βαλβίδων.
Κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων των HVAC, επεξεργασίας νερού, χημικών και βιομηχανικών διεργασιών.
Εφαρμογές:
Οι βαλβίδες πεταλούδας κυψελών χρησιμοποιούνται συνήθως σε εφαρμογές όπου ο χώρος και το βάρος είναι περιορισμοί, όπως σε συστήματα HVAC, εγκαταστάσεις επεξεργασίας νερού και βιομηχανικές διεργασίες.Είναι κατάλληλα για τον έλεγχο της ροής των υγρών, αέρια και λιπάσματα σε ένα ευρύ φάσμα βιομηχανιών.
