Πλευρικά τοποθετημένη εκκεντρική βαλβίδα ημισφαιρίου εκκεντρική μισή σφαίρα βαλβίδα DN40-1000
Περιγραφή του προϊόντος:
ΗΠλευρικά τοποθετημένη εκκεντρική βαλβίδα ημισφαιρίουείναι μια μεταλλική βαλβίδα που στερεώνει το μεταλλικό σφαιρικό στέμμα στην εκκεντρική σφαίρα, πραγματοποιεί το άνοιγμα και το κλείσιμο της βαλβίδας μέσω της περιστροφής 90 μοιρών του εκκεντρικού κυλινδρικού άξονα,και είναι σε επαφή με την επιφάνεια σφράγισης του μεταλλικού σφαιριούΤο κάθισμα επιπλέει στις αξονικές και ακτινοβολίες για να αντισταθμίσει την αντιστοιχία του σφαιριδίου και του κάθισματος της βαλβίδας.
Η απλή και αξιόπιστη δομή και η μέθοδος σφράγισης από μέταλλο το καθιστούν όχι μόνο ένα πλεονεκτικό υποκατάστατο των βαλβίδων πύλης, αλλά και εφαρμοστέο σε συστήματα που δεν μπορούν να χρησιμοποιηθούν.Μπορεί να χρησιμοποιηθεί ευρέως στο πετρέλαιο., χημικής, ηλεκτρικής ενέργειας, μεταλλουργίας και άλλων βιομηχανιών, με μοναδικό σχεδιασμό και νέα δομή.
Η σφραγιστική ημισφαίρα της πλευρικής εκκεντρικής βαλβίδας είναι εγκατεστημένη από την πλευρά της φλάντζης.δεν χρειάζεται να αποσυναρμολογείται πλήρως από τον αγωγόΗ σφαίρα είναι κρυμμένη στην κοιλότητα της βαλβίδας, με μια μεγάλη επιφάνεια μεταφοράς ροής.η σφαιρική επιφάνεια του πυρήνα της βαλβίδας είναι προοδευτική κατά μήκος της θέσης της βαλβίδας, και έχει λειτουργία κοπής, απομακρύνοντας αποτελεσματικά τα εμπόδια κλιμάκωσης και επιτυγχάνοντας αξιόπιστη σφράγιση.
Είναι κατάλληλο για χρήση στην επεξεργασία λυμάτων, στον χαρτοπολτό, στην αλουμίνη, στην αστική θέρμανση, στο πετρέλαιο, στο φυσικό αέριο, στα υγρά- στερεά μεικτά μέσα ή μέσα ευάλωτα σε χημική κρυστάλλωση κλπ.
Βασικά υλικά των εξαρτημάτων:
| Ονομασία του συστατικού | Κεφάλαιο 7 | Πλάκα πεταλούδας | Δαχτυλίδι σφράγισης | Στρίχη | Κεφάλαιο 3 |
| Υλικό | Γκρι χυτοσίδηρο, χάλυβα άνθρακα | Άσπρος χυτοσίδηρος, χυτοσίδηρος, ευέλικτος σίδηρος | Καουτσούκ ανθεκτικός στο νιτρίλιο, νεοπρένιο | Ατσάλι ατσάλι | Πολυτετραχλωροαιθυλένιο |
Κύρια διαστάσεις εξωτερικής σύνδεσης (μονάδα: mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| Α | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 430 | 502 | 550 | 800 | 750 | 850 | 950 | 1050 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 395 | 445 | 505 | 565 | 615 | 670 | 710 | 895 | 1015 | 1115 | 1230 |
| Δ1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 500 | 840 | 950 | 1050 | 1160 |
Χαρακτηριστικό του προϊόντος:
1.Εκκεντρική βαλβίδα μισής σφαίραςείναι στενά σφραγισμένο και μπορεί να μεταφέρει επιβλαβή αέρια χωρίς διαρροή.
2Είναι ιδιαίτερα αποτελεσματικό στην μεταφορά μικτής ροής διφορετικής μικτής ροής, όπου συρρέουν στερεά που είναι επιρρεπείς σε κλίμακα.
3Το κάθισμα της βαλβίδας μπορεί να χρησιμοποιηθεί ακόμη και μετά τη ρύθμιση ή την αντικατάσταση, γεγονός που αποφεύγει το μειονέκτημα της απορρίψεως ολόκληρης της μονάδας μετά την αποτυχία της σφραγίδας της βαλβίδας.
4Το ημισφαίριο και το κάθισμα της βαλβίδας έχουν συγκολληθεί ανάλογα και υποβάλλονται σε ειδική επεξεργασία για να παρέχουν ανθεκτικό στην διάβρωση, ανθεκτικό στην φθορά,με υψηλή αντοχή και άλλους τύπους για την κάλυψη των αναγκών διαφορετικών περιστάσεων.
5Όταν η βαλβίδα είναι φθαρμένη, περιστρέψτε την λίγο κατά το κλείσιμο για να εξασφαλιστεί η αξιόπιστη σφράγιση και να παραταθεί η διάρκεια ζωής.
6Η διατομή ροής είναι μεγάλη και ο πυρήνας της βαλβίδας δεν θα πλυθεί όταν κλείσει.την αποτελεσματική εξάλειψη των εμποδίων κλιμάκωσης και την επίτευξη αξιόπιστης σφράγισης.

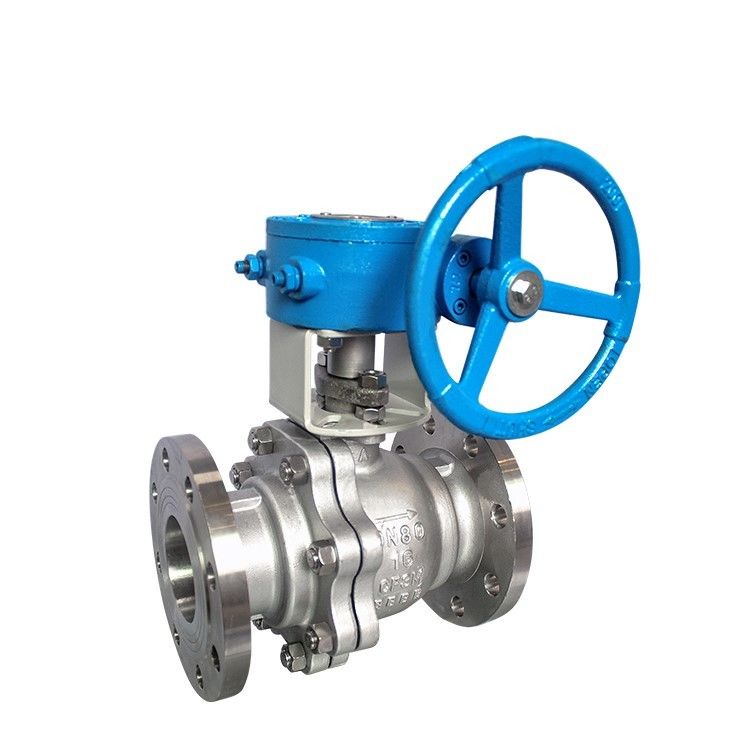

Εικόνα προϊόντος:
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
