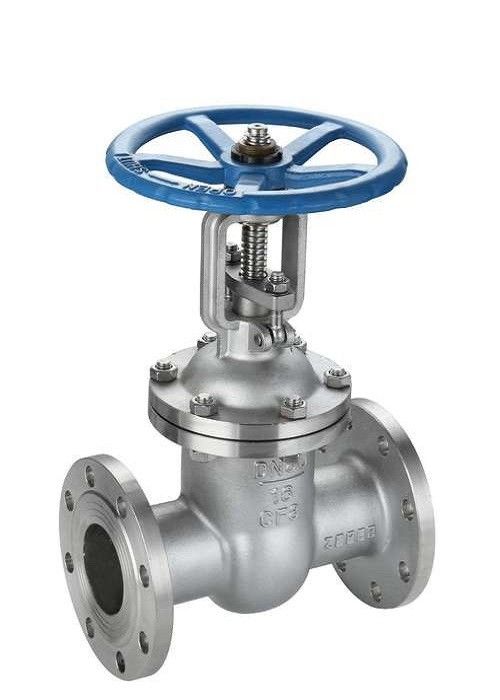

Ατσάλινη βαλβίδα πύλης αυτόματη ανοικτή κλειστή βαλβίδα αντοχή στην φθορά
Περιγραφή του προϊόντος:
Βαλβίδα πύλης από ανοξείδωτο χάλυβαείναι μία από τις πιο κοινές βαλβίδες ανοίγματος και κλεισίματος, η οποία χρησιμοποιεί πλάκα πύλης (δηλαδή τμήματα ανοίγματος και κλεισίματος, στα οποία τα τμήματα ανοίγματος και κλεισίματος ονομάζονται πλάκες πύλης ή πύλες,και τα καθίσματα της πύλης ονομάζονται καθίσματα της πλάκας της πύλης) για να συνδέσετε (πλήρως ανοιχτό) ή κόψτε (πλήρως κλειστό) το μέσο στον αγωγόΔεν επιτρέπεται να χρησιμοποιείται ως αιχμαλωτιστή ροής.
Η κατεύθυνση κίνησης της πύλης είναι κάθετη προς την κατεύθυνση του υγρού.Η βαλβίδα πύλης σφραγίζεται μέσω της επαφής μεταξύ της θέσης της βαλβίδας και της πλάκας πύλης.
Κατά τη διάρκεια της χρήσης, θα πρέπει να αποφεύγετε να ανοίγετε την πύλη σε μικρή ποσότητα, διότι η διάβρωση του μέσου υψηλής ταχύτητας θα επιταχύνει τη βλάβη της επιφάνειας σφράγισης.
Παράμετρος προϊόντος:
| 型号Τύπος | Διάδρομος DN (mm) | 尺寸Διάσταση ((mm) | |||||||
| Α | D | Δ1 | D2 | β-φ | Z-φd | H | D0 | ||
|
Δοκιμαστική μονάδα Δοκιμαστική μονάδα Δοκιμαστική μονάδα
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | 26-3 | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | 26-4 | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | 26-4 | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | 26-4 | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
Συνθήκες εργασίας:
1Υψηλής θερμοκρασίας και υψηλής πίεσης συνθήκες εργασίας:
Βαλβίδα πύλης σκληρής σφραγίδαςμπορεί να εφαρμοστεί σε μέση θερμοκρασία έως 400°C, πίεση έως 2500-5000psi σε συνθήκες λειτουργίας.
2Δυνατά διαβρωτικά μέσα:
Η βαλβίδα σκληρής σφραγίδας έχει υψηλή αντοχή στη διάβρωση και μπορεί να χρησιμοποιηθεί σε μια ποικιλία οξέων, αλκαλικών, αλατιών και άλλων ισχυρών διαβρωτικών μέσων.
3Μέσα υψηλής ιξώδους:
Οι βαλβίδες σκληρής σφράγισης έχουν καλό αυτοκαθαρισμό και ρευστότητα και μπορούν να χρησιμοποιηθούν σε συστήματα αγωγών για μέσα υψηλής ιξώδους.
4- Στερεά σωματίδια ή μέσα που περιέχουν κυτταρίνη:
Η βαλβίδα κλειδώματος με σκληρή σφραγίδα διαθέτει προηγμένο μηχανισμό σφραγίδωσης, ο οποίος μπορεί να χειριστεί καλύτερα μέσα που περιέχουν σωματίδια, κυτταρίνη, υπολείμματα κλπ. και να αποτρέψει την απόφραξη.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
