Σύνοψη:

Οι κυλίνδροι μεταφοράς ζώνης είναι συσκευές που χρησιμοποιούνται για την υποστήριξη της μεταγωγικής ζώνης και των υλικών που μεταφέρονται σε αυτήν, και για να εξασφαλιστεί η σταθερή λειτουργία της μεταγωγικής ζώνης.Ρολάντες με σωλήνα, κυλίνδροι προετοιμασίας, κυλίνδροι μετάβασης, κυλίνδροι παράλληλοι άνω, κυλίνδροι αποσβεστήρα, κυλίνδροι αυτοπροσαρμογής και κυλίνδροι επιστροφής κλάδου (κάτω κλάδου).

Κατανομή:

1Συσκευές μεταφοράς ρυμουλκούμενωνΧρησιμοποιούνται για την μεταφορά κλαδιών (ανώτερων κλαδιών), διαθέσιμες σε 35° και 45°. Γενικά, χρησιμοποιούνται συνήθως κυλίνδροι με αυλακώσεις 35°.

2. Τελικέ μεταγωγέων για κυλίνδρους:Οι πλευρικοί κυλίνδροι του ελαττωματικού κυλίνδρου 35° κλίνονται προς τα εμπρός κατά 15° προς την κατεύθυνση κίνησης, ώστε να εξασφαλίζεται η καλή κεντρική θέση της ιμάντα μεταφοράς και να είναι λιγότερο πιθανό να αποκλίνει (σχήμα 9).

3Μεταβατικό τροχό:χρησιμοποιείται μεταξύ του κυλίνδρου κεφαλής ή ουράς και του πρώτου συνόλου κυλίνδρων με αυλακώσεις. The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedΥπάρχουν τρεις τύποι κυλίνδρων μετάβασης: 10°, 20° και 30°.

4Επάνω Παράλληλο Ρολάρι:Χρησιμοποιείται για τη μεταφορά τελικών αντικειμένων.

5- Ασφαλιστικό ρόλο.Υπάρχουν 35° και 45° ρυμουλκισμένοι κυλίνδροι τύπου κυλίνδρου από καουτσούκ.μπορεί να απορροφήσει την κινητική ενέργεια της ζώνης όταν πέσουν τα μεταφερόμενα υλικά, παρατείνοντας τη διάρκεια ζωής της ιμάντα μεταφοράς (σχήμα 10).

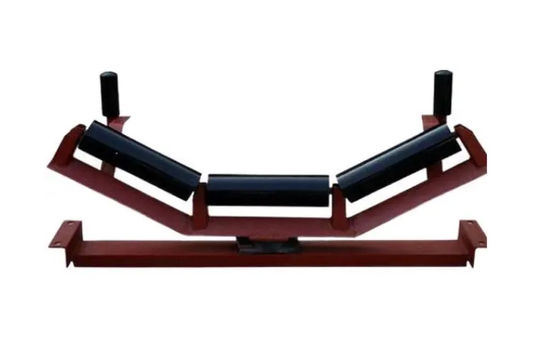

6. Αυτοδιαμορφωτικό ρόλο:Υπάρχουν δύο τύποι αυτοδιαμορφωτών κυλίνδρων: τύπου τριβής και τύπου κωνικού τύπου (βλέπε σχήμα 11 και σχήμα 12).Μπορεί να αποτρέψει τη λωρίδα μεταφοράς από το να περιπλανιέται και να διαδραματίζει το ρόλο του κέντρωσης και της προσαρμογής της απόκλισηςΤα άνω και τα κάτω κλαδιά είναι διαθέσιμα.

7. Επιστροφή κυλίνδρου κλαδί/κάτω κυλίνδρος κλαδί:επίπεδα (βλέπε σχήμα 13), σε σχήμα V, προς τα εμπρός κλίση σε σχήμα V (βλέπε σχήμα 14), σε σχήμα V (βλέπε σχήμα 15), σε σπείρα (βλέπε σχήμα 15) και προς τα πίσω σε σχήμα V και άλλα είδη.Οι χαμηλότεροι κυλίνδροι με σχήμα V και με σχήμα V που έχουν κλίση προς τα εμπρός χρησιμοποιούνται για μεγαλύτερα εύρη ζώνης και μπορούν να συγκεντρώσουν την ξεφορτωμένη μεταγωγική ζώνηΟι κυλίνδροι σε σχήμα V και οι κυλίνδροι σε σχήμα V προς τα πίσω συναρμολογούνται μαζί για να έχουν καλύτερη επίδραση κατά της απόκλισης.Οι κυλίνδροι με σχήμα V, με σχήμα κομμωτή και σπειροειδή μπορούν να αφαιρέσουν κολλώδη υλικά που είναι συνδεδεμένα με τη μεταγωγική ζώνη, διατηρήστε την επιφάνεια της ζώνης καθαρή και τρέξτε ομαλά χωρίς αποκλίσεις.
