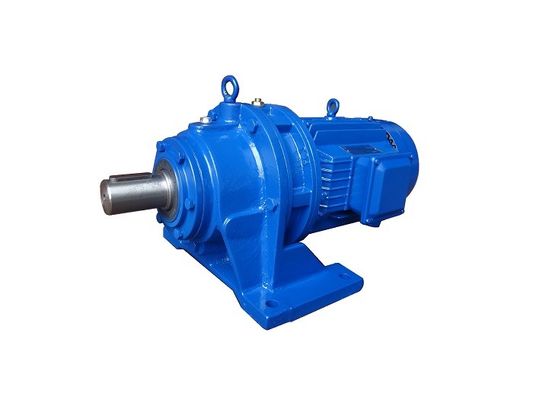

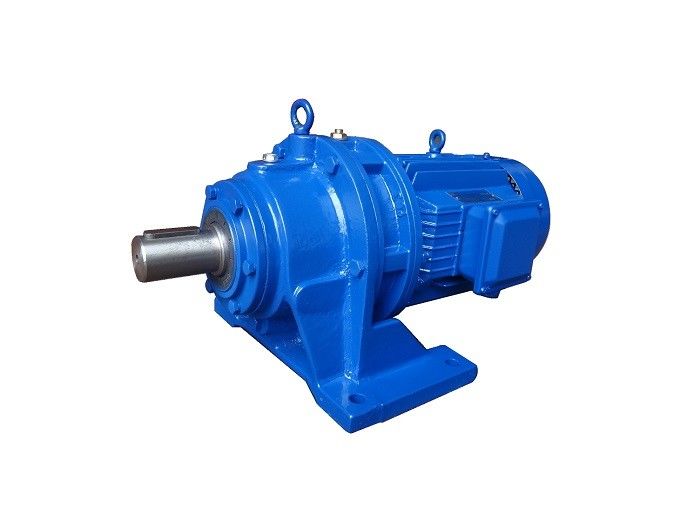

Υψηλής ακρίβειας πλανητικό κυκλοειδές μειωτήρα κυκλοειδούς μειωτήρα κιβώτιο ταχύτητας

Υψηλής ακρίβειας πλανητικό κυκλοειδές μειωτήρα κυκλοειδούς μειωτήρα κιβώτιο ταχύτητας

Αρχή λειτουργίας του περιοριστή κυκλοειδούς τροχού

Ολόκληρη η συσκευή μετάδοσης του πλανητικού κυκλοειδούς μειωτή κυκλώματος μπορεί να διαιρεθεί σε τρία μέρη: τμήμα εισόδου, τμήμα μείωσης και τμήμα εξόδου.

Στον άξονα εισόδου τοποθετείται διπλός εκκεντρικός μανίκι που μετατοπίζεται κατά 180°.Οι κεντρικές τρύπες των δύο κυκλοειδών τροχών είναι οι διαδρομές των ρουλεμάν των περιστρεφόμενων ρουλεμάν στο εκκεντρικό μανίκιΟ κυκλοειδής τροχός συνδέεται με ένα σύνολο δακτυλικά διατεταγμένων γρανάζων για να σχηματίσει έναν εσωτερικό μηχανισμό μείωσης με μικρή διαφορά δοντιών.σε μειωτικά με μικρούς συντελεστές ταχύτητας, τα οδοντόπετρα είναι εξοπλισμένα με οδοντόπετρα.

Όταν ο άξονας εισόδου κάνει μια περιστροφή με το εκκεντρικό μανίκι,λόγω των χαρακτηριστικών της καμπύλης του δοντιού στο κυκλοειδές τροχό και του περιορισμού των δοντιών των καρφίτσες στο κιβώτιο της βελόνας, η κίνηση του κυκλοειδούς τροχού γίνεται μια επίπεδη κίνηση τόσο με περιστροφή όσο και με περιστροφή.και ο κυκλοειδής τροχός περιστρέφεται μέσα από μια διαφορά δοντιών στην αντίθετη κατεύθυνση που πρέπει να επιβραδυνθείΜε τη βοήθεια του μηχανισμού εξόδου W, η χαμηλής ταχύτητας περιστροφή του κυκλοειδούς τροχού μεταδίδεται στην έξοδο μέσω του άξονα πιν, με αποτέλεσμα χαμηλότερη ταχύτητα εξόδου.

Παράμετρος μειωτή κυκλοειδούς τροχού

Σημείωση: Οι δείκτες απόδοσης των αντίστοιχων μοντέλων μηχανών διαφορετικών προτύπων είναι βασικά οι ίδιοι, αλλά η εμφάνιση, η εγκατάσταση και οι διαστάσεις σύνδεσης διαφέρουν ελαφρώς.Οι χρήστες θα πρέπει να προσπαθούν να χρησιμοποιούν τα πρότυπα JB/T2982-94A και B.

Παράδειγμα μοντέλου μειωτή κυκλοειδούς τροχιάς

Σημείωση: Στον δισταθμικό και τρισταθμικό μειωτή, ο συνδυασμός των αναλογιών μετάδοσης κάθε σταδίου είναι, καταρχήν, το πρώτο στάδιο (τελος υψηλής ταχύτητας) ως το τέλος με το μικρότερο αναλογία μετάδοσης,και το δεύτερο ή το τρίτο στάδιο (iΤο μεγάλο άκρο.
