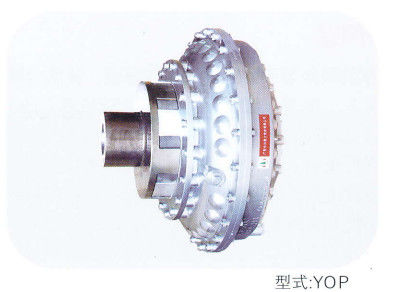

Τύπος YOXIIZ Χωριοποιητής ροπής Υδραυλική σύνδεση υγρού σταθερή περιορισμένη σύνδεση περιοριστή ροπής
Σύνδεσμος περιοριστή ροπής Σύνοψη:
1- Εξωτερική κίνηση, κοιλότητα για τον τροχιά της τουρμπίνας, ο τροχός συνδέεται με το περίβλημα του τροχού της αντλίας, ελαστική ζεύξη στην πλευρά του κινητήρα, το βάρος της ζεύξης αποτελείται κυρίως από ελαστικό ρουλεμάν.
2. Βοηθητικός θάλαμος, ο οποίος ανήκει στον τύπο δυναμικής εκφόρτωσης πίεσης, ικανότητα άμεσης προστασίας από υπερφόρτωση, γρήγορη ταχύτητα αντίδρασης, συντελεστής υπερφόρτωσης είναι χαμηλός,μπορεί να περιορίσει αποτελεσματικά την ροπή εκκίνησης.
3Η σειρά YOX είναι ειδικά εξαρτήματα τύπου λωρίδας μεταφοράς TD.
4Όταν ο άξονας του μειωτήρα είναι πολύ λεπτότερος από τον άξονα του κινητήρα, είναι καλύτερο να μην επιλέξετε αυτόν τον τύπο, μπορεί επίσης να λάβει εισροές, εκπομπές αντιστρέφονται μέτρα, για να αποφευχθεί η σπασμένη άξονας του μειωτήρα.Όταν η αναστροφή της απόδοσης αλλάζει, αλλά δεν επηρεάζει τη χρήση.
5Διπλή ταχύτητα ή ταχύτητα σύνδεσης κινητήρα σύμφωνα με την επιλογή παραμέτρων σε χαμηλό επίπεδο.
Υδραυλικοί σύνδεσμοιΕφαρμογή:
Μεταφορέας ζώνης, μεταφορέας ξύρισμα, μεταφορέας αλυσίδας, μεταφορέας βίδα, εκσκαφέας, εκσκαφέας κουβά τροχών, διάφοροι ανελκυστήρες, μύλο σφαίρας, θραυστήρα, εργοστάσιο άνθρακα, γερανό πύργου, γερανό γέφυρα, γερανό τύπου γέφυρα,Συσκευές για την αποθήκευση και την ανάκτηση τροχών κουβάς, φυγοκεντρώσεις, πλυντήρια ρούχων, βαρέλια δερματοποιίας, μηχανές διασκέδασης, αναμεικτικά, μηχανές σύρματος, μηχανές ανάμειξης καουτσούκ, μηχανές εμβολιασμού, εκχυλιστές, μηχανές με προπροσθέμενη σφαίρα νερού,Συσσωρευτές σκουπιδιών με λέβητα, κλπ. .
Υδραυλική σύνδεση υγρώνΤεχνικά δεδομένα:
|
规格型号 Προδιαγραφές Τύπος |
输入转速 Εισαγωγή ταχύτητα n(r.p.m) |
Δυνατότητα μετάδοσης Ρέιντζερ του Δύναμη διαβιβάζεται N(kW) |
过载系数 αριθμός φορτίου Υπερφόρτωση συντελεστής Tg |
αποτελεσματικότητα Εφικτό Επικαιρότητα
n |
Μέγιστη διάμετρος και μήκος εισροής Διάμετρος τρύπας μήκος d jmax/l,max |
Μέγιστη διάμετρος τρύπας εξόδου 径及长度 Max.output bore diameter μήκος d2max/Lzmax |
充油量 (Λ όγκος από λάδι γεμίσματος) |
Εξωτερικό μέγεθος Μέγεθος (μμ) |
Βάρος Βάρος |
|||||||||
|
起动 Ξεκινήστε |
制动 φρένα |
40% qmin |
80% qmax |
Α | Α1 | D | Β | Δ1 | Α2 | Γ | Ε | (kg) | ||||||
| YOXIIz400 | 1000 | 8-18.5 | 1.5-1.8 | 2-2.5 | 0.96 | 265/140 | 〇65/140 | 5.2 | 10.4 | 556 | 358 | 0472 | 150 | @315 | 10 | 38 | 101 | 113 |
| 1500 | 28-48 | |||||||||||||||||
| YOXIIz450 | 1000 | 15-30 | 1.5-1.8 | 2-2.5 | 0.96 | 075/140 | 75/140 | 7.5 | 15 | 580 | 382 | ②530 | 150 | ②315 | 10 | 38 | 90 | 128 |
| 1500 | 50-90 | |||||||||||||||||
| YOXIIz500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | 090/170 | 090/170 | 10.3 | 20.5 | 666 | 423 | σ582 | 190 | 0400 | 10 | 42 | 107 | 155 |
| 1500 | 68-144 | |||||||||||||||||
| YOXIIz560 | 1000 | 40-80 | 1.5-1.8 | 2-2.5 | 0.96 | Q100/210 | 0100/210 | 13.2 | 26.4 | 736 | 491 | 0634 | 190 | @400 | 10 | 42 | 144 | 205 |
| 1500 | 120-270 | |||||||||||||||||
| YOXIIz600 | 1000 | 60-115 | 1.5-1.8 | 2-2.5 | 0.96 | 0110/210 | 0110/210 | 16.8 | 33.6 | 790 | 520 | 0695 | 210 | ②500 | 15 | 45 | 140 | 260 |
| 1500 | 200 έως 360 | |||||||||||||||||
| YOXIIz650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | 0120/21C | 0120/210 | 24 | 48 | 829 | 560 | 760 | 210 | σ500 | 15 | 45 | 134 | 385 |
| 1500 | 260 έως 480 | |||||||||||||||||
| YOXIIz750 | 1000 | 170-330 | 1.5-1.8 | 2-2.5 | 0.96 | 0130/210 | 0130/210 | 34 | 68 | 940 | 610 | 0860 | 265 | @630 | 15 | 50 | 160 | 488 |
| 1500 | 380-760 | |||||||||||||||||
| YOXIIz875 | 750 | 140-280 | 1.5-1.8 | 2-2.5 | 0.96 | @140/250 | Q140/250 | 56 | 112 | 1040 | 680 | 0992 | 265 | 0630 | 20 | 75 | 160 | 655 |
| 1000 | 330-620 | |||||||||||||||||
Σημειώσεις: Το εν λόγω έντυπο είναι του τύπου στις κατασκευές με τροχό φρένων.
1Είναι η σταθερή μορφή που έχει επιλεγεί από την ομάδα σχεδιασμού που είναι υπεύθυνη για την ανανέωση και την αλλαγή του DTll σε ολόκληρη τη χώρα.
2Είναι εξωτερικής μορφής με κίνηση τροχών. Η δομή είναι καλά πλεκτή.
3Όλες οι διαστάσεις είναι ενιαίες σε όλο το εμπόριο.
Σχεδιαστικό σχέδιο υδραυλικής σύνδεσης υγρών:
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
