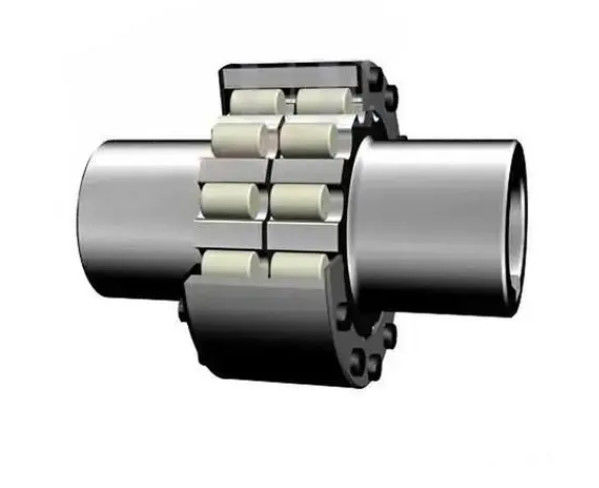

LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling

Τύπος LZD Κωνική τρύπα άξονα Ελαστική ζεύξη ελαστικών ράβδων Ελαστική ζεύξη

Προϊόντα - Μεταβίβαση του εξοπλισμού - Ελαστικοί σύνδεσμοι
  • Επισημαίνω

    Ελαστικές συνδέσεις τύπου LZD

    ,

    Ελαστικές συνδέσεις με τρύπα άξονα

    ,

    40Cr Σιδηροειδή ζεύξη αγκυροβολητήρα

  • Ονομασία του προϊόντος
    Ελαστικός σύνδεσμος τύπου μενού Bush Pin
  • Υλικό
    Χάλυβα, 45#/40Cr/42CrMo
  • Σύνδεση
    Τρύπα άξονων
  • Δομή
    Μηχανήματα
  • Χρώμα
    Απαιτείται πελάτης
  • Τυπικό ή μη
    Τύπος
  • Πλεονέκτημα
    Υψηλό και σταθερό επίπεδο ποιότητας
  • Τόπος καταγωγής
    Κίνα
  • Αριθμό μοντέλου
    Τύπος LZD

Τύπος LZD Κωνική τρύπα άξονα Ελαστική ζεύξη ελαστικών ράβδων Ελαστική ζεύξη

  • LZD Type Conical Shaft Hole Elastic Pin Gear Coupling Tapered Shaft Hole Elastic Coupling
Λάβετε τιμή Επικοινωνήστε

Τύπος LZD Κωνική τρύπα άξονα Ελαστική ζεύξη ελαστικών ράβδων Ελαστική ζεύξη

Σύνοψη του προϊόντος

ZLD Type Conical Shaft Hole Elastic Pin Gear Coupling uses several pins made of non-metallic materials and is placed in the mating hole between the two halves of the coupling and the inner surface of the outer ringΗ ελαστική ζεύξη στροφών έχει την ικανότητα να αντισταθμίζει σημαντικά τη σχετική απόκλιση των δύο άξονων.Είναι κατάλληλο για τη μετάδοση μεσαίας και υψηλής ισχύος, και δεν είναι κατάλληλο για εργασιακά μέρη που απαιτούν μείωση των δονήσεων και αυστηρό έλεγχο του θορύβου.

Χαρακτηριστικά του προϊόντος

1Η ροπή της μετάδοσης είναι μεγάλη. Με την ίδια ροπή, η διάμετρος περιστροφής είναι κυρίως μικρότερη από εκείνη της ζεύξης ταχυτήτων, και είναι μικρή σε μέγεθος και ελαφρύ σε βάρος.Μπορεί εν μέρει να αντικαταστήσει την ζεύξη των κινήτρων;

2. Σε σύγκριση με την ζεύξη γρανάζιας, η ελαστική οδοντοστοιχία τύπου ζεύξης είναι απλή στη δομή, λιγότερα εξαρτήματα, πιο βολικό για την κατασκευή, χωρίς εργαλείο μηχανής επεξεργασίας γρανάζιας.βολική συντήρηση, μακρά διάρκεια ζωής, η καρφίτσα από νάιλον μπορεί να αντικατασταθεί με την αφαίρεση της πλάκας αποκλεισμού·

3Η στήλη από νάιλον της ελαστικής ζεύξης των οδοντικών πινών Η πινή είναι ένα υλικό που λιπαίνεται από μόνο του και δεν χρειάζεται λιπαντική ενέργεια, η οποία όχι μόνο εξοικονομεί λιπαντικό λάδι,αλλά καθαρίζει και το εργασιακό περιβάλλον.· η ελαστική ζεύξη μεταλλικών ράβδων έχει χαμηλή απόδοση μείωσης των δονήσεων και υψηλό θόρυβο.

Παράμετροι προϊόντος

μοντέλο Ονομαστική ροπή Tn(Nm Επιτρεπόμενη ταχύτητα [n]r/min Διάμετρος τρύπας άξονα d1 d2 Διάρκεια τρύπας άξονα D Β S Συναρμολόγηση Μάζα m Kg
Τύπος Y Τύπος J1, Z1
Α Α1
ZLD1 100 4000 12 14 32 27 76 52 9 0.0007 0.73
16 18 42 30
19
20 22 52 38 54 11
24
ZLD2 250 4000 16 18 42 30 90 60 7 0.004 3.9
19
20 22 52 38 62 9
24
25 28 62 44 66 13
30 32 82 60 70 17
ZLD3 630 4000 25 28 62 44 118 85 11 0.015 8.6
30 32 82 60 89 15
35 38
40 42 112 84 95 21
ZLD4 1600 4000 40 42 112 84 158 115 21 0.057 18.1
45 48
50 55
56
60 142 107 122 28
ZLD5 4000 4000 50 55 112 84 192 115 21 0.14 29.2
56
60 63 142 107 112 28
65 70
71 75
80 172 132 127 33
ZLD6 6300 3300 60 63 142 107 230 144 30 0.31 47.2
65 70
71 75
80 85 172 132 149 35
90 95
ZLD7 10000 2900 70 71 142 107 260 146 30 0.62 73
75
80 85 172 132 151 35
90 95
100 110 212 167 156 40
ZLD8 16000 2500 80 85 172 132 300 167 34 1.29 115
90 95
100 110 212 167 172 39
120 125
130 252 202 177 44
ZLD9 25000 2300 90 95 172 132 335 187 34 2.1 151
100 110 212 167 192 39
120 125
130 140 252 202 197 44
150
ZLD10 31500 2100 100 110 212 167 355 194 41 3.1 196
120 125
130 140 252 202 199 46
150
160 170 302 242 209 56
ZLD11 40000 2000 110 120 212 167 380 214 41 4.3 237
125
130 140 252 202 219 46
150
160 170 302 242 229 56
180
ZLD12 63000 1700 130 140 252 202 445 231 48 9.9 399
150
160 170 302 242 241 58
180
190 200 352 282 251 68
ZLD13 100000 1500 150 252 202 515 262 44 16.6 502
160 170 302 242 272 54
180
190 200 352 282 282 64
