Τύπος GPR 3.5~60m2 Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα
-
Επισημαίνω
3.5M2 Σκουπί και ψυγείο σωλήνων
,60m2 Σκουπί και ψυγείο σωλήνων
,Χωρομετάλλων θερμότητας σωλήνα με φτερωτό κέλυφος από αλουμίνιο
-
Ονομασία του προϊόντοςανταλλάκτης θερμότητας κοχυλιών και σωλήνων
-
ΥλικόΑλουμίνιο
-
ΕιδικότηταΥψηλή αποδοτικότητα
-
Δυναμικότητα3.5~60m2
-
ΥπηρεσίαΟργανωτής κατασκευής
-
ΕφαρμογήΓια ψυκτικό λάδι
-
Τόπος καταγωγήςΚίνα
-
Αριθμό μοντέλουΓΚΠ
Τύπος GPR 3.5~60m2 Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα Χάλυβα
Τύπος GPR 3,5~60m2Χερματομεταλλευτής σωλήνων με κέλυφος υψηλής απόδοσης
Σύνοψη του προϊόντος
Κέλυφος και θερμοανταλλάκτης σωλήνων(STHE) είναι ένα είδος συσκευής ανταλλαγής θερμότητας που κατασκευάζεται χρησιμοποιώντας ένα μεγάλο κυλινδρικό περίβλημα ή κέλυφος, το οποίο έχει δέσμες από τέλεια διαχωρισμένους σωλήνες συμπιεσμένους στο εσωτερικό του.Οι θερμοανταλλάκτες κελύφους και σωλήνων είναι η πιο κοινή μορφή σχεδιασμού θερμοανταλλάγματος.
Χωρομεταλλευτές θερμότητας με σωλήνεςχρησιμοποιούνται για ποικίλες εφαρμογές και καλύπτουν τις ανάγκες μιας ποικιλίας βιομηχανιών.μπορούν να προσαρμοστούν στις απαιτήσεις οποιασδήποτε διαδικασίας κατασκευής ή παραγωγής.
Παράμετροι προϊόντος
| Σχήμα | Α | Β | Γ | D | Ε | F | G | d1 | d2 | Α1 | L2 | Χλ | H2 | H3 | Μ | Εγώ... |
| ΓΡΡ-3.5 | 1035 | 80 | 750 | φ165 | 140 | 215 | 105 | DN25 | G1 ̇ | 650 | 205 | 154 | 153 | 95 | 5-G1/4 ̇ | 4-φ12 |
| GPR-4 | 840 | 110 | 550 | φ180 | 142 | 240 | 150 | DN32 | G11/2" | 400 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-5 | 1020 | 110 | 730 | φ180 | 142 | 240 | 150 | DN32 | G11/2" | 580 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-6 | 1180 | 110 | 860 | φ180 | 157 | 240 | 150 | DN40 | G11/2" | 710 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-7 | 1340 | 110 | 1050 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 900 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-8 | 1490 | 110 | 1200 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1050 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-9 | 1640 | 110 | 1350 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1200 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-10 | 1850 | 110 | 1560 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1350 | 220 | 180 | 160 | 102 | 5-G1/4 ̇ | 4-φ14 |
| GPR-11 | 1170 | 182 | 800 | φ299 | 186 | 372 | 260 | DN65 | G2 " | 650 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-12 | 1240 | 182 | 870 | φ299 | 186 | 372 | 260 | DN65 | G2 " | 720 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-13 | 1315 | 182 | 945 | φ299 | 186 | 372 | 280 | DN65 | G2 " | 795 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-15 | 1370 | 182 | 1000 | φ299 | 186 | 372 | 260 | DN65 | G2 " | 850 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-16 | 1470 | 182 | 060 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 910 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-17 | 1535 | 182 | 1125 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 925 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-18 | 1600 | 182 | 1190 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1040 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-19 | 1685 | 182 | 1275 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1125 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-20 | 1750 | 182 | 1340 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1190 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-21 | 1830 | 182 | 1420 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1270 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-22 | 1905 | 182 | 1495 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1345 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-23 | 1990 | 182 | 1580 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1430 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-24 | 2055 | 182 | 1645 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1495 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-25 | 2120 | 182 | 1710 | φ299 | 206 | 372 | 260 | DN65 | G2 " | 1560 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-27 | 2285 | 182 | 1845 | φ299 | 220 | 372 | 260 | DN65 | G2 " | 1695 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-28 | 2350 | 182 | 1910 | φ299 | 220 | 372 | 260 | DN65 | G2 " | 1760 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-30 | 2500 | 182 | 2060 | φ299 | 220 | 372 | 260 | DN80 | G21/2" | 1910 | 360 | 238 | 220 | 168 | 5-G1/2 | 4-φ18 |
| GPR-34 | 1740 | 230 | 1260 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1110 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-35 | 1780 | 230 | 1300 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1150 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-37 | 1855 | 230 | 1375 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 225 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-40 | 1970 | 230 | 1490 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1340 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-41 | 2010 | 230 | 1530 | φ351 | 240 | 446 | 320 | DN80 | G21/2" | 1380 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-44 | 2125 | 230 | 1645 | φ3511 | 240 | 445 | 320 | DN80 | G21/2" | 1495 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-45 | 2165 | 230 | 1685 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1535 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-48 | 2280 | 230 | 1800 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1650 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-50 | 2360 | 230 | 1880 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1730 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-51 | 2390 | 230 | 1910 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1760 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-54 | 2500 | 230 | 2020 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1870 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-55 | 2540 | 230 | 2060 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 1910 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |
| GPR-60 | 2730 | 230 | 2250 | φ351 | 240 | 445 | 320 | DN80 | G21/2" | 2100 | 420 | 278 | 246 | 194 | 5-G1/2 | 4-φ18 |

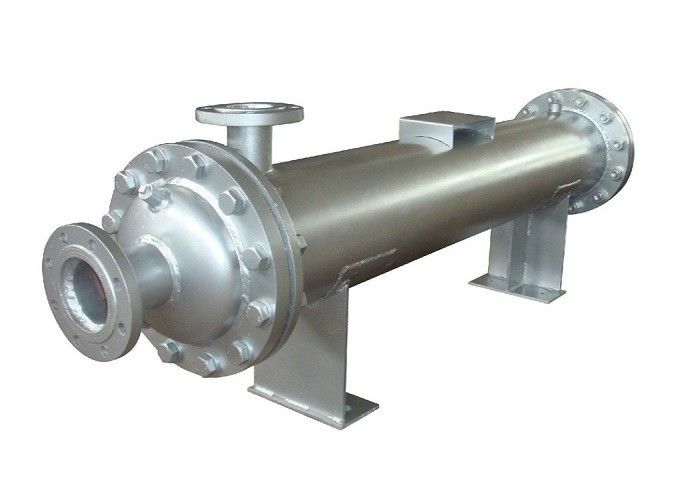

Εικόνα προϊόντος
Χαρακτηριστικό του προϊόντος
1Κόστος
Ένα σημαντικό πλεονέκτημα των ανταλλακτών θερμότητας κελύφους και σωλήνων είναι το κόστος τους.
2. Θερμική ικανότητα
Η ικανότητά τους να αντιμετωπίζουν ακραίες θερμοκρασίες συμβάλλει στη διατήρηση της παραγωγής και στη διατήρηση της λειτουργίας.Οι ανταλλακτές θερμότητας με κέλυφος και σωλήνα έχουν υψηλή θερμοκρασία και μπορούν να προσαρμοστούν σε όλες τις συνθήκες.
3. Πίεση
Μεταλλουργήματα κελύφους και σωλήνωνδοκιμάζονται και σχεδιάζονται για να αντέχουν στις ακραίες τιμές που προκαλούνται από διακυμάνσεις πίεσης και να συμμορφώνονται με τους κώδικες ASME και PED.
4. Απώλεια πίεσης
Οι ανταλλακτές θερμότητας με κελύφη και σωλήνες έχουν σχεδιαστεί για να αντιμετωπίζουν την απώλεια πίεσης και να την περιορίζουν στο ελάχιστο εντός των κριτηρίων σχεδιασμού.
5. Προσαρμογές
Ο σχεδιασμός των ανταλλακτών θερμότητας κελύφους και σωλήνων μπορεί να προσαρμοστεί για να προσαρμοστεί σε οποιαδήποτε διαδικασία παραγωγής.και διάταξη σωλήνα μπορεί να τροποποιηθεί για να ταιριάζει ειδικά στις ανάγκες μιας εφαρμογής.
6Θερμική επέκταση
Ο σχεδιασμός πολλών σωλήνων των ανταλλακτών θερμότητας κελύφους και σωλήνων επιτρέπει θερμική επέκταση μεταξύ των σωλήνων και του κελύφους.Αυτή η διαμόρφωση δίνει στον εναλλάκτη θερμότητας την ικανότητα να χειρίζεται εύφλεκτα και τοξικά υγρά.
