GB/T 9770 Σιδηρουργική ενισχυμένη ιμάντα μεταφοράς ιμάντα μεταφοράς συρματόπλεγματος για τη μετάδοση υλικού
-
Επισημαίνω
GB/T 9770 Σιδηροδρομικές ιμάντα μεταφοράς
,Αντι-σχίσιμες ιμάντες μεταφοράς σιδηροτροχιακού καλωδίου
,Μεταγωγική ζώνη με σύρμα 1400 mm
-
Ονομασία του προϊόντοςΣιδηροδρομικές ζώνες μεταφοράς
-
ΥλικόΚαουτσούκ + υφάσματα EP
-
ΠοιότηταΥψηλό επίπεδο
-
ΧρήσηΥλικό Transimission
-
ΕιδικότηταΑνθεκτικό στη θερμότητα
-
πλάτος ζώνης800-2800 χιλιοστά
-
Τόπος καταγωγήςΚίνα
-
ΠιστοποίησηGB/T 9770
-
Αριθμό μοντέλουΣΤ
GB/T 9770 Σιδηρουργική ενισχυμένη ιμάντα μεταφοράς ιμάντα μεταφοράς συρματόπλεγματος για τη μετάδοση υλικού
GB/T 9770 Σιδηρουργική ενισχυμένη ιμάντα μεταφοράς ιμάντα μεταφοράς συρματόπλεγματος για τη μετάδοση υλικού
Περιγραφή του προϊόντος:

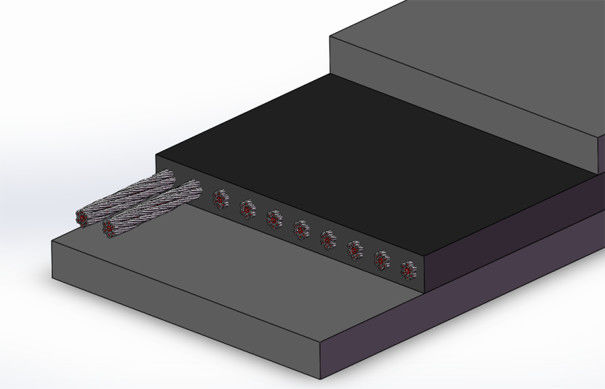

Η μεταγωγική ζώνη από χάλυβα είναι μεταγωγική ζώνη από καουτσούκ με σκελετό από χάλυβα.Έχει τα πλεονεκτήματα της υψηλής αντοχής στη τράβηξη, καλή αντοχή σε χτυπήματα, μακρά διάρκεια ζωής, μικρή επιμήκυνση κατά τη χρήση, καλό σχηματισμό αυλακώσεων και καλή αντοχή στην ευελιξία.μεγάλες αποστάσεις, και υψηλές ταχύτητες.
Παράμετρος προϊόντος:
1) Σωλήνες μεταφοράς συρματόπλεγματος παραδείγματα σήμανσης (πρότυπα εφαρμογής: GB/T 9770)
π.χ. GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Τυπικός κωδικός
1400 ------ μήκος (μέτρα)
2200 ------ πλάτος (mm)
ST3150 ------ Προδιαγραφές αντοχής
8+8 ------ Το πάχος της άνω και της κατώτερης κόλλας κάλυψης
H ------ Κωδικός επιπέδου επιδόσεων της στρώσης κάλυψης
2) Προδιαγραφές αντοχής μεταγωγικής ζώνης με ατσάλινο καλώδιο:
| Άρθρο | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Διαμήκη αντοχή σε ελαστικότητα Α/χμ |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Μέγιστη ονομαστική διάμετρος σχοινιού χμ |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Διαχωρισμός σχοινιών χμ |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
Δάχος κόλλας του άνω κάλυψης χμ |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Δάχος κόλλας κατώτερης κάλυψης χμ |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Προδιαγραφές πλάτους σχοινιού:
|
Διάμετρο χμ |
Αριθμός σχοινιών | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Πίνακας επιδόσεων της στρώσης κάλυψης με συρματόπλεγμα:
| Κωδικός επιπέδου | Δυνατότητα σχοινίου σύρσης, MPa≥ | Αμήκρυνση κατά το σπάσιμο, % ≥ | Ποσότητα φθοράς, mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| Α | 20 | 400 | 150 |
| Π | 14 | 350 | 200 |
| Σημείωση:ΔΣυμφωνα με ισχυρές συνθήκες φθοράς,HΣυμφωνα με ισχυρές συνθήκες γρατσουνίματος,LΣυμφωνα με κανονικές συνθήκες εργασίας,PΣανδύαστο στο λάδι, ανθεκτικό στη θερμότητα, ανθεκτικό στα οξέα και τα αλκαλικά,Συσκευές για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή οχημάτων με κινητήρα | |||
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
