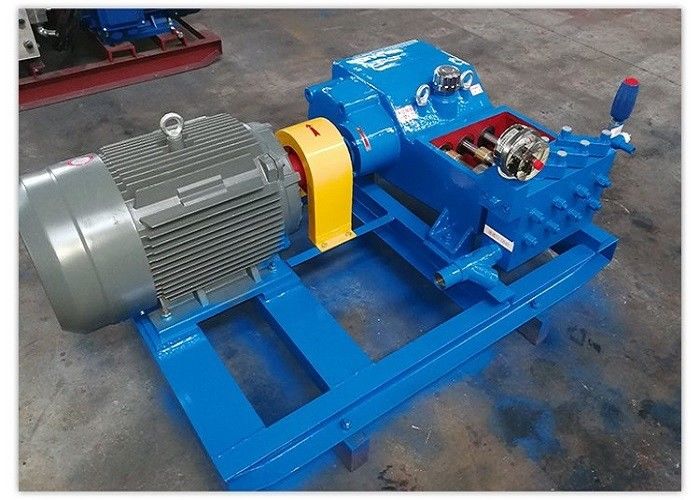

3WP35 Ανταλλακτική αντλία τριπλέξης ηλεκτρικής αντλίας
Τρίπλεξ αντλία εμβολιασμού εισαγωγή:
Η αντλία υψηλής πίεσης αποτελείται κυρίως από ένα τμήμα ισχύος που αποτελείται από κάθισμα, κυλινδρικό άξονα, ράβδο σύνδεσης, διασταυρούμενη κεφαλή κλπ.και υδραυλικό μέρος που αποτελείται από βαλβίδα εισόδου και εκκένωσηςΗ αντλία είναι κατασκευασμένη από ένα κοινό σασί και τοποθετείται μαζί με την πηγή ενέργειας και τον μηχανισμό μετάδοσης.ο κινητήρας τη μεταδίδει στον κυλινδρικό άξονα μέσω της ζώνης ή του μειωτή, και στη συνέχεια μετατρέπει την περιστροφή σε γραμμική κίνηση μέσω της ράβδου σύνδεσης και της διασταυρούμενης κεφαλής.και εναλλάξ ελέγχει το υγρό που εισέρχεται στον συλλέκτη νερούΤο υγρό μέσο στην βαλβίδα αυξάνει την πίεση και απευθύνεται στη χρήση μέσω της βαλβίδας αποχέτευσης.με είσοδο και έξοδο από τις δύο πλευρές για εύκολη τοποθέτηση και εγκατάσταση, και είναι εξοπλισμένη με πλήρως ανοιχτή βαλβίδα ασφαλείας.
ΗΑντλία εμβολιασμούέχει τα χαρακτηριστικά της συμπαγής δομής, των μικρών μεγεθών, της υψηλής απόδοσης, της όμορφης εμφάνισης, της βολικής λειτουργίας και συντήρησης, της ελαφρής και ευέλικτης κίνησης κλπ.Διαφορετικά ειδικά σχέδια μπορούν να κατασκευαστούν σύμφωνα με τις διαφορετικές απαιτήσεις των χρηστών, διαφορετικά περιβάλλοντα και διαφορετικές μεθόδους μετάδοσης για την κάλυψη των αναγκών της πλειοψηφίας των χρηστών.
Προδιαγραφές της αντλίας τριπλέξ:
|
Κατηγοριοποιημένο φορτίο βαλβίδας: 650 kg |
Διάρκεια εγχείρησης: 35 mm |
Βάρος: 120kg |
|||||||||||
|
Πρότυπο 3WP35Υψηλής πίεσης Τριπλέξ Ανταλλακτική αντλία |
|||||||||||||
| Διάμετρος βαλβίδας (mm) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| Εργασιακή πίεση (MPa) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| Ταχύτητα (min) | Ρύση L/min M3/h Δύναμη KW | ||||||||||||
|
90 |
Ε/min | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| Μ3/ώρα | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| KW | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
Ε/min | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| Μ3/ώρα | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| KW | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | Ε/min | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| MP/h | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| KW | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | Ε/min | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| Μ3/ώρα | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| KW | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | Ε/min | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| MP/h | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| KW | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
Ε/min | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| Μ3/ώρα | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| KW | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
Ε/min | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| MP/h | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| KW | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | Ε/min | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| Μ3/ώρα | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| KW | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | Ε/min | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| Μ3/ώρα | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| KW | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ Όταν θέλετε να επιλέξετε ένα είδος αντλίας υψηλής πίεσης με συγκεκριμένο ρυθμό ροής και πίεση και αντλία υψηλής πίεσης για ειδικό μέσο,Παρακαλούμε αποκτήστε το τελευταίο γενικό σχέδιο και το σχέδιο θεμελίωσης από το εργοστάσιό μας.
Εφαρμογή της αντλίας τριπλέξ:
Τα προϊόντα μας είναι κατάλληλα για χρήση ως αντλίες διεργασίας στις βιομηχανίες πετρελαίου, χημικών και λιπασμάτων και μπορούν επίσης να χρησιμοποιηθούν ως καθαρισμός νερού υψηλής πίεσης και αφαίρεση σκόνης στη μεταλλουργία, την κατασκευή,ναυπηγική, ζάχαρης, χαρτιού και άλλων βιομηχανιών, ως πηγές μεταφοράς υδραυλικών μηχανημάτων, καθώς και σε τρόφιμα, φαρμακευτικά προϊόντα, μηχανήματα κλπ. Τομείς που απαιτούν την παραγωγή υγρών υψηλής πίεσης.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
