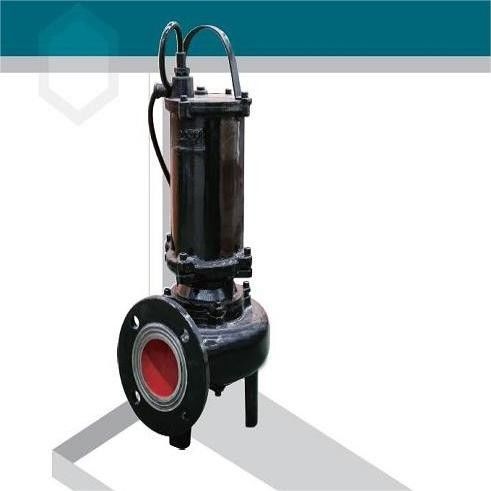

Ηλεκτρική βυθισμένη αντλία βυθισμένης λάσπης για εγκαταστάσεις επεξεργασίας λυμάτων
Συνθήκες εργασίας του προϊόντος
1Η μέση θερμοκρασία δεν πρέπει να υπερβαίνει τους 40°C, η πυκνότητα1050kg/m και η τιμή PH να είναι εντός των 5-9.
2Κατά τη διάρκεια της λειτουργίας, η αντλία δεν πρέπει να είναι χαμηλότερη από το χαμηλότερο επίπεδο υγρού,βλ.
3.Αριθμητική τάση 380V, ονομαστική συχνότητα 50Hz.Ο κινητήρας μπορεί να λειτουργεί με επιτυχία μόνο υπό την προϋπόθεση ότι οι αποκλίσεις τόσο της ονομαστικής τάσης όσο και της συχνότητας δεν υπερβαίνουν το ±5%.
4Η μέγιστη διάμετρος των στερεών κόκκων που διέρχονται από την αντλία δεν πρέπει να υπερβαίνει το 50% της διάμετρος της εξόδου της αντλίας.
Προδιαγραφές προϊόντος
για παράδειγμα 50WQC15-8-0.75
50------Διαφάνεια αποχέτευσης ((mm)
WQ------Υπερβυθούμενη αντλία λυμάτων
Δομή τρίτης γενιάς
15------Διατήρηση (m3/h)
8------Κεφάλαιο (m)
0.75------Δύναμη του ενσωματωμένου κινητήρα (kw)
| 序号 | 型号 | 排出口径 Διαμέτρου εξόδου (mm) | 流量 Δυνατότητα | 扬程 Κεφάλαιο (m) | 转速 Ταχύτητα (r/min) | 功率 Δύναμη (kW) | 效率 Αποδοτικότητα (%) | Βάρος (kg) | |
| - Όχι, όχι, όχι. | Τύπος | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
ρύπανση Διάμετρος εξόδου (mm) |
流量 Δυνατότητα | 扬程 Κεφάλαιο (m) |
转速 Ταχύτητα (r/min) |
功率 Δύναμη (kW) |
效率 Αποδοτικότητα (%) |
Βάρος Βάρος (kg) |
|
| - Όχι, όχι, όχι. | Τύπος | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
Διαρθρώσεις προϊόντων
Κουρέματα:Υψηλής ποιότητας ρυμουλκούμενοι, οι οποίοι με εύλογη διαμόρφωση μπορούν να παρατείνουν τη διάρκεια της αντλίας.
Ψύξη:Ψύξη της αντλίας:άμεση ψύξη με τη χρήση της αντλίας για την άντληση του μέσου
Κινητήρας:Απομόνωση κλάσης F, μέγιστη θερμοκρασία λειτουργίας 155°C και προστατευτικής ποιότητας IPX8 με αποτελεσματική σφραγίδα.
Μηχανική σφραγίδα:Χρησιμοποιήστε υψηλής ποιότητας μηχανική σφραγίδα, δύο τρόποι σφραγίδας παρέχουν στον κινητήρα διπλή προστασία.
Θάλαμος πετρελαίου:Το έλαιο μπορεί να λιπαίνει και να ψύξει τη μηχανική σφραγίδα και να πραγματοποιήσει τη συνδεδεμένη λειτουργία ασφάλειας εμποδίζοντας το υγρό να διεισδύσει στον κινητήρα.Ο αέρας μιας ορισμένης ποσότητας που αφήνεται μέσα στον θάλαμο μπορεί να μειώσει την πίεση που συσσωρεύεται.
Εξαγωγέας:Ο βελτιστοποιημένος σχεδιασμός αφήνει την αντλία μια ισχυρή ικανότητα σε ίνες και στερεή αποστράγγιση και μη μπλοκάρισμα στην υγρή μεταφορά
Κεφάλαιο της αντλίας:Η χρήση τεχνολογίας CAD/CAM καθιστά την αντλία αποτελεσματικότερη και μειώνει την φθορά.
Αξονα:
Η αντλία είναι ομοαξονική με τον κινητήρα
Ο σχεδιασμένος όσο το δυνατόν συντομότερος τεντωμένος περιστρεφόμενος άξονας μπορεί να μειωθεί με την εκτροπή και τη δονή του, να παρατείνει τη διάρκεια τόσο της μηχανικής σφραγίδωσης όσο και του ρουλεμάν και να μειώνει τον θόρυβο κατά την κίνηση.
Σύστημα παρακολούθησης:
Στο εσωτερικό του στατήρα υπάρχουν τρεις ενσωματωμένοι διακόπτες ελέγχου θερμότητας σειράς, οι οποίοι βρίσκονται στην κατάσταση "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), όταν η μηχανική σφραγίδα στην πλευρά της αντλίας διαρρέει και η αναλογία λάδι-νερό στο θάλαμο πετρελαίου φτάνει σε μια ορισμένη συγκέντρωση, για να διακόψει αυτόματα την ισχύ για να σταματήσει η εργασία της αντλίας.
Η λειτουργία ελέγχου της διαθεσιμότητας του κινητήρα χωρίς φάση με το ηλεκτρικό ντουλάπι ελέγχου, ώστε να αποφεύγεται η καύση του λόγω έλλειψης φάσης.
