3WP20 Αντλία βαλβίδας υψηλής πίεσης
,ODM αντλία βαλβίδας υψηλής πίεσης
,Αντλία υψηλής πίεσης 45MPa
-
Ονομασία του προϊόντοςΥψηλής πίεσης Τριπλέξ Ανταλλακτική αντλία
-
ΥλικόΣιδηρούχιο κράμα, ασβεστόλιθο μαρτενσιτικού τύπου, SS316/316
-
OEM/ODM- Ναι, ναι.
-
Διάμετρος βυθού10-30 mm
-
Πίεση εργασίας4-45MPa
-
ΕιδικότηταΤρηπλός
-
Αριθμό μοντέλου3WP20

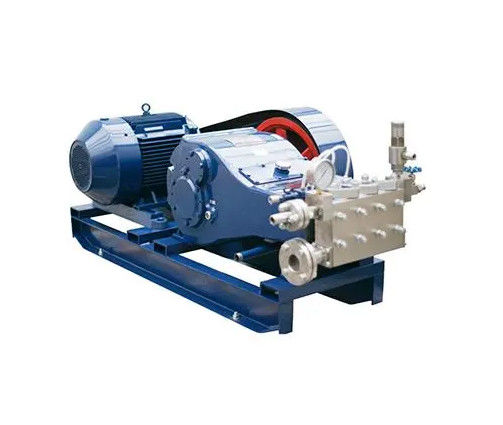

3WP20 Ανταλλακτική αντλία υψηλής πίεσης
3WP20 Ανταλλακτική αντλία υψηλής πίεσης
Τρίπλεξ αντλία εμβολιασμού εισαγωγή:
1. Κατάλληλη για την αντλία δοκιμής πίεσης, την αντλία καθαρισμού υψηλής πίεσης, την αντλία μέτρησης, την αντλία διεργασίας, την αντλία προσθήκης φαρμάκων, την υδροστατική αντλία πίεσης και την αντλία μεταφοράς πετρελαίου κλπ. για τις βαλβίδες και τους σωλήνες.
2Τύπος συναρμολόγησης: οριζόντιος τύπος, κάθετος τύπος, σταθερός τύπος και κινητός τύπος.
3Τύπος τροφοδοσίας: τύπος που τροφοδοτείται από ηλεκτρικό κινητήρα, τύπος που τροφοδοτείται από πετρελαιοκινητήρα, τύπος που τροφοδοτείται από ιμάντα, τύπος κιβωτίου ταχυτήτων, τύπος ηλεκτρομαγνητικής ρύθμισης ταχύτητας και τύπος προσαρμογής ταχύτητας με μετατροπέα.
4Τα τεχνικά δεδομένα που εμφανίζονται στο δελτίο ημερομηνιών είναι για αναφορά της επιλογής.
5Σε περίπτωση που ο ρυθμός ροής που εμφανίζεται στο δελτίο δεδομένων δεν μπορεί να ανταποκριθεί στις απαιτήσεις σας κατά την επιλογή, μπορείτε να ρυθμίσετε τον ρυθμό ροής με ηλεκτρομαγνητική ρύθμιση ταχύτητας.ρύθμιση της ταχύτητας του μετατροπέα ή αλλαγή της διάμετρος του έμβολο για να λάβει το απαιτούμενο ρυθμό ροής.
Προδιαγραφές της αντλίας τριπλέξ:
|
Κατηγοριοποιημένο φορτίο βαλβίδας: 350 kg |
Διάρκεια εγχείρησης: 20 mm |
Βάρος: 80kg |
|||||||||||
|
Πρότυπο 3WP20 Τριπλέξ αντλία υψηλής πίεσης |
|||||||||||||
| Διάμετρος βαλβίδας (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
Πίεση στην εργασία (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| Ταχύτητα (min) | Ρύση L/min M3/h Δύναμη KW | ||||||||||||
|
150 |
Ε/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| Μ3/ώρα | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
Ε/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| Μ3/ώρα | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
Ε/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| Μ3/ώρα | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
Ε/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| Μ3/ώρα | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
Ε/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| Μ3/ώρα | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
Η/min | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| Μ3/ώρα | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
Ε/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| Μ3/ώρα | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
Ε/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| Μ3/ώρα | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ Όταν θέλετε να επιλέξετε ένα είδος αντλίας υψηλής πίεσης με συγκεκριμένο ρυθμό ροής και πίεση και αντλία υψηλής πίεσης για ειδικό μέσο,Παρακαλούμε αποκτήστε το τελευταίο γενικό σχέδιο και το σχέδιο θεμελίωσης από το εργοστάσιό μας.
Εφαρμογή της αντλίας τριπλέξ:
1Εφαρμογές υψηλής πίεσης
ΗΥψηλής πίεσης αντλία τριπλής έλξηςέχει σχεδιαστεί για να δημιουργεί υψηλή πίεση εκφόρτωσης. Γι' αυτό χρησιμοποιείται ευρέως για στεγνωτήρια ψεκασμού, καθαρισμό με ρεύμα, καθαρισμό υπό πίεση, κινητές αντλίες πετρελαίου και αντλίες λάσπης γεωτρήσεων,Καθαρισμός λυμάτων και άλλες εφαρμογές υψηλής πίεσης.
2. Τυποποιητικές και χαρτοποιικές βιομηχανίες
Η διαδικασία κατασκευής χαρτιού απαιτεί αντλίες υψηλής πίεσης.Υψηλής πίεσης αντλία τριπλής έλξηςμπορεί να συμβάλει στην παροχή της απαιτούμενης εκκένωσης υψηλής πίεσης, καθιστώντας το ευρέως χρησιμοποιημένο στον τομέα αυτό.
3. Επεξεργαστικές βιομηχανίες
ΗΑνταλλακτική αντλία υψηλής πίεσηςείναι πολύ κατάλληλο για πολλές διεργασίες που απαιτούν αντλίες εκκένωσης υψηλής πίεσης με συμπαγές μέγεθος.Οι αντλίες αυτές χρησιμοποιούνται ευρέως στις βιομηχανίες επεξεργασίας..
4Οικοδομικός τομέας
Εκτός από τον καθαρισμό υψηλής πίεσης, ηΑνταλλακτική αντλία υψηλής πίεσηςχρησιμοποιείται επίσης ευρέως σε οδικούς εξοπλισμούς και σε εξοπλισμό κατασκευής λόγω της ικανότητάς τους να παράγουν υψηλή πίεση εκκένωσης.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
