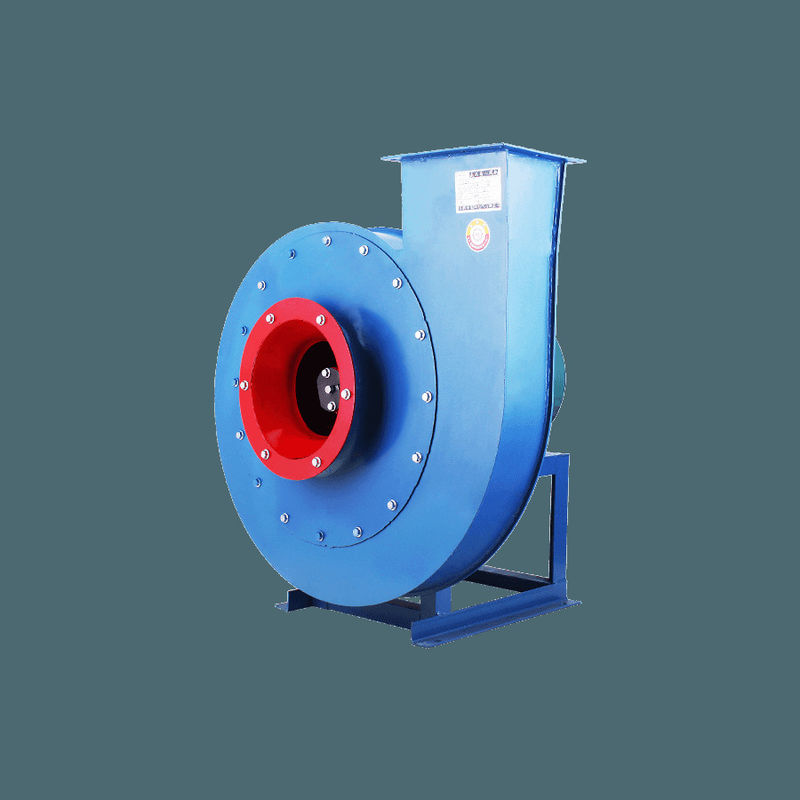

G4-73 Y4-73 Ατσάλινα κεντρώα ανεμιστήρα που προκαλείται από ανεμιστήρες για τον εξαερισμό λέβητα

G4-73 Y4-73 Ατσάλινα κεντρώα ανεμιστήρα που προκαλείται από ανεμιστήρες για τον εξαερισμό λέβητα

1. Σύνοψη

G4-73 Y4-73Κεντροαστρικά ανεμιστήρες από χάλυβα και ανεμιστήρες με επαγόμενο ρεύμαείναι κατάλληλα για συστήματα εξαερισμού και ανεμιστήρων με επαγωγική ροή των θερμοηλεκτρικών λέβητων με χωρητικότητα μικρότερη από 670 τ/ώρα σε θερμοηλεκτρικούς σταθμούς.Το G4-73 μπορεί επίσης να χρησιμοποιηθεί για εξαερισμό ορυχείων και γενικό εξαερισμό..
Το μέσο που μεταφέρεται από τον εξαεριστή είναι αέρας και η μέγιστη θερμοκρασία του δεν πρέπει να υπερβαίνει τους 80 °C. Το μέσο που μεταφέρεται από τον ανεμιστήρα επακόλουθης ροής είναι καπνός,και η μέγιστη θερμοκρασία δεν πρέπει να υπερβαίνει τους 250°C.
Μπροστά από τον ανεμιστήρα με επακόλουθο ρεύμα πρέπει να τοποθετείται συσκευή απομάκρυνσης σκόνης για να μειώνεται όσο το δυνατόν περισσότερο η περιεκτικότητα σε σκόνη των καπνιστικών αερίων που εισέρχονται στον ανεμιστήρα.Σύμφωνα με τις γενικές συνθήκες χρήσης των σταθμών ηλεκτροπαραγωγής, η απόδοση απομάκρυνσης της σκόνης δεν πρέπει να είναι μικρότερη από 85%.

2. Χαρακτηριστικό

(1) ΗΚεντρόφυλος εξαεριστικός μηχανισμός και ανεμιστήρες με επαγόμενο ρεύμαείναι κατασκευασμένα με μία έλξη, το καθένα με συνολικά 12 αριθμούς μηχανών N28~28.
(2) Ο ανεμιστήρας έχει δύο κατευθύνσεις περιστροφής: αριστερά και δεξιά.η τροχιά που περιστρέφεται κατά την αντίστροφη κατεύθυνση του ρολογιού ονομάζεται αριστερός ανεμιστήρας, που αντιπροσωπεύεται από το "αριστερά".
(3) Η θέση εξόδου του ανεμιστήρα εκφράζεται από τη γωνία της εξόδου αέρα του περιβλήματος.
(4) Ο τρόπος μετάδοσης των ανεμιστήρων είναι τύπου D, και όλα αυτά κινούνται από ελαστικούς συνδετήρες.

3. Προδιαγραφή

4Δομή

ΗΑνεμιστήρες κεντρικής αποστράγγισηςαποτελούνται κυρίως από τροχιά, περίβλημα, εισροή αέρα, θύρα ρύθμισης και τμήμα μεταφοράς.

(1) Η τροχιά αποτελείται από 12 πίσω κλίση πτερύγιας βελονισμένες λεπίδες συγκολλημένες μεταξύ του κωνικού εμπρόσθιου δίσκου με σχήμα τόξου και του επίπεδου πίσω δίσκου.Η χρήση φτερών σε σχήμα φτερούγα εξασφαλίζει υψηλή απόδοσηΗ τροχιά έχει βαθμολογηθεί με στατική και δυναμική ισορροπία, έτσι ώστε να λειτουργεί ομαλά.Οι δομές τροχιάς του εξαερισμού και οι ανεμιστήρες επαγόμενης ροής του ίδιου αριθμού μηχανής είναι οι ίδιες.

(2) Το περίβλημα είναι ένα σφαιρικό σώμα συγκολλημένο με συνηθισμένες πλάκες χάλυβα.Το περίβλημα του ενός ανεμιστήρα αναρρόφησης είναι κατασκευασμένο σε τρεις διαφορετικές μορφές (Ng8 ~ 12 περίβλημα είναι κατασκευασμένο από μια ολοκληρωμένη δομή και δεν μπορεί να αποσυναρμολογηθείΗ συσκευή N214~16 είναι κατασκευασμένη με δύο ανοίγματα και η συσκευή N218~28 είναι κατασκευασμένη με τρία ανοίγματα.

(3) Η σύγκλιση και η ευθυγραμμισμένη είσοδος αέρα είναι κατασκευασμένη σε μια ολοκληρωμένη δομή και στερεώνεται στην πλευρά εισόδου του ανεμιστήρα με μπουλόνια.

(4) Η διάταξη που χρησιμοποιείται για τη ρύθμιση του ρυθμού ροής του ανεμιστήρα τοποθετείται άξια μπροστά από την είσοδο αέρα.Ρυθμίστε τη θέση του μοχλού της πόρταςΓια έναν δεξιό ανεμιστήρα κυκλώνα, η ώθηση του μοχλού από κάτω προς τα πάνω θα αλλάξει την κατεύθυνση από πλήρως κλειστό σε πλήρως ανοιχτό.για αριστερό ανεμιστήρα, τραβώντας τον μοχλό από πάνω προς τα κάτω θα αλλάξει από πλήρως κλειστό σε πλήρως ανοιχτό. σε πλήρως ανοιχτή κατεύθυνση.

(5) Ο κύριος άξονας του τμήματος μεταφοράς είναι κατασκευασμένος από υψηλής ποιότητας χάλυβα και αυτός ο ανεμιστήρας χρησιμοποιεί ρουλεμάν.N218~28 χρησιμοποιούν δύο ανεξάρτητα κουτιά εφοδιασμού τύπου μαξιλαριούΤο κουτί ρουλεμάν είναι εξοπλισμένο με θερμόμετρο και δείκτη επιπέδου ελαίου (μόνο για ανεμιστήρες επαγωγικής ροής).Η ποσότητα προστιθέμενου ελαίου είναι σύμφωνη με τις απαιτήσεις του σήματος επιπέδου ελαίουΕάν χρησιμοποιείται λίπος στο ολοκληρωμένο κυλινδρικό κουτί ρουλεμάν N28~16, πρέπει να προστεθεί ένα λάδι στην πλευρά της σφαίρας του κουτιού ρουλεμάν και να έχει προετοιμαστεί ο αυλός στερέωσης του.Ο ανεμιστήρας προερχόμενης ροής είναι εξοπλισμένος με συσκευή ψύξης με νερόΗ κατανάλωση νερού ποικίλλει ανάλογα με τη θερμοκρασία και γενικά θεωρείται ότι είναι 05~1m2/h.
